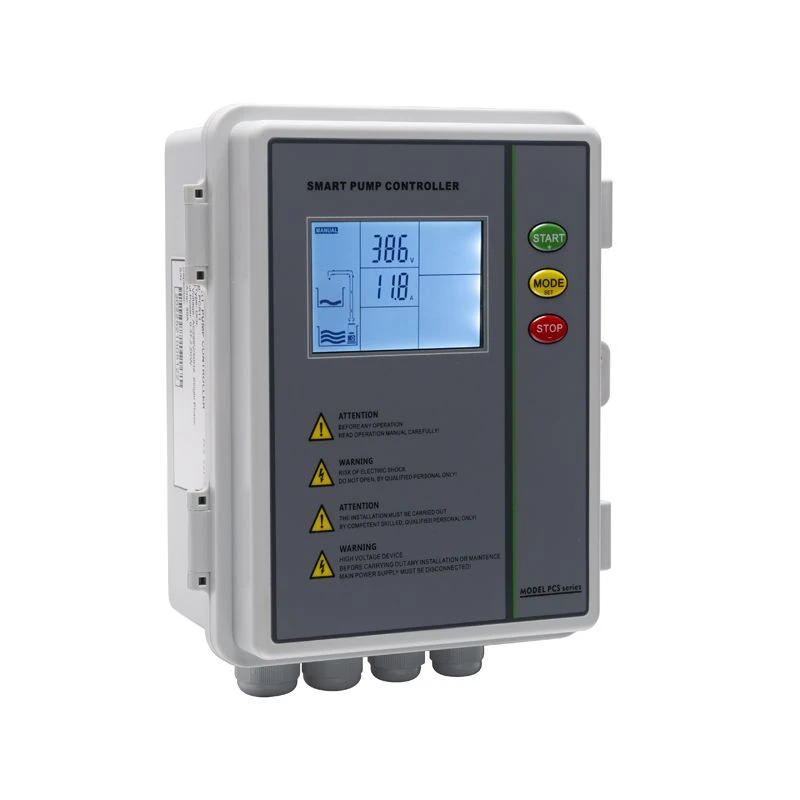

Kontrollur tal-Pompa 3 Fażi
Kontrollur tal-pompa 3 fażi PCS31, addattat għall-pompa tal-bjar fond, pompa tad-drenaġġ, pompa booster u tipi oħra ta 'pompa tal-ilma.
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
- Servizz tal-Klijent 24/7
Introduzzjoni tal-Prodott
Adattat għal pompi booster, pompi tad-drenaġġ, pompi tal-bjar fond, u tipi oħra ta 'pompi tal-ilma huwa l-kontrollur tal-pompa bi tliet fażijiet PCS31.
L-idea ta 'ħidma bażika tal-kontrollur hija li tinkiseb protezzjoni u kontroll awtomatiku billi tuża ċirkwit integrat b'funzjoni ta' sinteżi tal-programm bħala s-sinjal tal-ħruġ tal-għajnejn tas-sensor.
Ċippa ta 'kapaċità kbira tintuża mill-kontrollur tal-pompa bi tliet fażijiet, li tippermetti l-aġġornament tal-programm.
Taħt kundizzjonijiet operattivi tipiċi, il-kurrent tal-pompa huwa rreġistrat b'mod preċiż mill-mekkaniżmu ta 'l-issettjar tal-parametru ta' ċavetta waħda interna tagħna. Huwa possibbli li tiġi identifikata l-protezzjoni kontra r-rotazzjoni niexfa, it-tagħbija żejda u l-waqfien tal-pompa billi tkejjel il-kurrent taħt kundizzjonijiet varji.
B'kuntrast ma 'kontrolluri oħra fis-suq, il-PCS31 joffri protezzjoni għat-treġġigħ lura tal-fażi. B'din il-protezzjoni, kull pompa li tkun qed topera tkun taf meta sseħħ fażi miftuħa.
L-użi primarji tradizzjonali ta 'dip switch shifting
1. L-ilma jiġi trasferit mit-tank ta 'fuq għat-tank baxx.
2. Il-booster tal-pompa tal-borehole.
3. Drenaġġ tas-sump.
Karatteristiċi speċjali japplikaw meta jiġi utilizzat għat-trasferiment tal-ilma.
sistema ta ' riforniment tal-ilma attivata awtomatikament meta sonda tal-livell hija konnessa.
Ikkunsidra x-xenarju li ġej: il-provvista ta 'l-ilma t'isfel għandha tank ta' fuq li huwa vojt. Skont il-loġika operattiva standard, it-tank t'isfel ma jistax jippompja l-ilma sakemm il-livell tal-likwidu jilħaq it-tielet sonda. Jekk l-enerġija tintefa u terġa 'tinxtegħel, il-kontrollur jiddetermina biss jekk l-ilma huwiex preżenti fit-tieni sonda aktar milli jiddetermina jekk it-tielet sonda tkunx intlaħqet. Se terġa 'lura għall-loġika ta' funzjonament tipika tagħha wara ċ-ċiklu inizjali.
L-issettjar tal-Parametru Prinċipali:
|
Para-metru |
Deskrizzjoni |
Firxa |
Valur default |
|
001 |
Amps tal-vjaġġ tal-protezzjoni tal-ġirja niexfa. |
0.0 A |
|
|
002 |
Amps tal-vjaġġ ta 'protezzjoni ta' tagħbija żejda. |
26 A (0.37-2.2KW,0.75-7.5kW) 52 A (11-15kW) |
|
|
003 |
Amps tal-vjaġġ tal-protezzjoni tal-stall. |
33 A (0.75-7.5kW) 66 A (11-15kW) |
|
|
004 |
Taħt il-vultaġġ tal-vjaġġ tal-protezzjoni tal-vultaġġ. |
175 V (Fażi Singola) 300 V (Tliet Fażi) |
|
|
005 |
Vultaġġ tal-vjaġġ ta 'protezzjoni minn vultaġġ żejjed. |
253 V (Fażi Singola) 439 V (Tliet Fażi) |
|
|
006 |
Ħin ta 'rispons tal-vjaġġ tal-protezzjoni tal-ġirja niexfa. |
0 – 254 sek |
6 sekondi |
|
007 |
Ħin ta 'rkupru tal-protezzjoni tal-ġirja niexfa. |
0 – 254 min |
5 minuti |
|
008 |
Funzjoni ta 'timer jekk taħdem ma' applikazzjonijiet |
00 – 01 |
00 (le) [01 iva] |
|
009 |
Ħin tat-tħaddim tal-pompa. |
0 – 254 min |
5 minuti (Biss jekk 008 Enabled jew dip switch f'pożizzjoni 10) |
|
010 |
Ħin tal-waqfien tal-pompa. |
0 – 254 min |
5 minuti (Biss jekk 008 Enabled jew dip switch f'pożizzjoni 10) |
|
011 |
Timer tal-waqfien tal-pompa taħt stat manwali. |
0 – 254 min |
0 minuti (0=inattivi) |
|
012 |
LCD & buttuna operazzjoni lock funzjoni. |
00 - 01 |
00 (jinfetaħ) [01 imsakkar] |
|
|
|||
|
013 |
Fażi miftuħa u protezzjoni tat-treġġigħ lura tal-fażi. [00 (fażi miftuħa u treġġigħ lura tal-fażi OFF)] [01 (fażi miftuħa OFF, treġġigħ lura tal-fażi ON)] [02 (fażi miftuħa ON, treġġigħ lura tal-fażi OFF)] [03 (fażi miftuħa u treġġigħ lura tal-fażi ON)] |
00 - 03 |
03 (parametru 013 disponibbli biss għal tliet fażijiet) Wara l-issettjar, jekk jogħġbok itfi allura jkun jista 'jsir disponibbli. |
|
Il-parametri li ġejjin huma viżibbli biss għalkontroll termali meta konnessjoni maPT 100 TIl-modulu ta 'espansjoni huwa mgħammar. |
|||
|
014 |
Temperatura tal-bidu tal-pompa. Il-pompa tibda taħt it-temperatura stabbilita. |
0 – 100 grad |
35 grad |
|
015 |
Temperatura tal-waqfien tal-pompa. Il-pompa tieqaf fuq it-temperatura stabbilita. |
0 – 100 grad |
45 grad |
Karatteristiċi oħra
1. Diversi użi għal għażliet li jużaw issettjar tal-parametri u dip switches.
2. Protezzjoni kontra fażi miftuħa, treġġigħ lura tal-fażi, tagħbija żejda, vultaġġ baxx, pompi waqfu, tħaddim niexef, u vultaġġ żejjed.
3. Diversi għażliet ta 'djar żgħar IP 65
4. Buttuna individwali għall-kalibrar tal-parametri.
5. L-istat ta 'tħaddim tal-pompa jidher fuq l-LCD.
6. Verifika tal-ħin ta 'tħaddim kumulattiv tal-pompa
7. Ippumpja l-aħħar ħames żbalji u ċċekkjahom.
8. Il-pompa tista 'titwaqqaf awtomatikament fil-modalità Manwal billi tissettja tajmer.
9. Is-softwer jista 'jiġi mibdul biex jissodisfa r-rekwiżiti speċifiċi tas-sit.
10. Medda tal-vultaġġ operattiv: 0.75–4 kw, 5.5–7.5 kw, 11–15 kw
11. Vultaġġ li jista 'jinkiseb bejn 280 u 460 volt.
